机械除灰耙式清灰器

时间：2023/9/13 点击：68 次

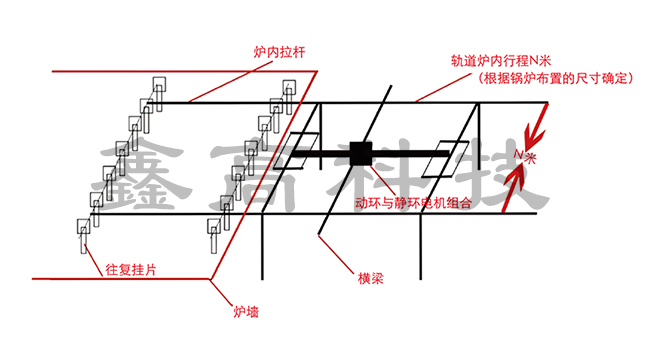

耙式清灰器结构示意图

耙式清灰器工作原理与特点

工作原理
       在空预器竖向管排间加挂片，运用动环与静环电机组合的速比，对炉内往复的时间、阻力的大小进行配比，使炉内运行速度达到与灰切割时的慢速切割脱落，同时根据燃料与积灰的情况设定一个运行的时间参数，这样才能确保理想的清灰效果。

特点
       故障率低。
       ①用中心转轴固定减速机与转子来回往复，排除一切故障。
       ②炉内分中心隔刀，往复来回。炉内行程（尺寸根据不同锅炉的布置尺寸确定）。
       通过动环静环电机组合往复，轴心固定这样就解决了故障率。同时根据锅炉实际尺寸确定炉内往复的宽度，具体炉内几组往复根据锅炉实际尺寸确定，这样减少了退去连杆50%的阻力，从而减少了故障率确保正常运行。
       清灰效果好。
       操作简单，PLC全自动运行。
       无污染、无噪音，不存在安全隐患。

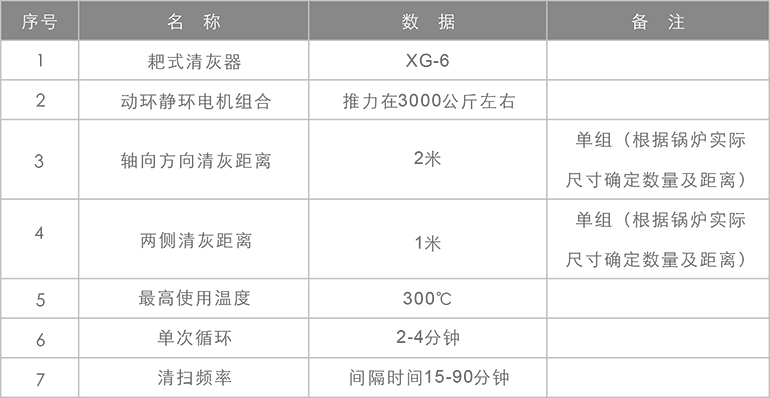

XG-6 机械除灰耙式清灰器技术参数

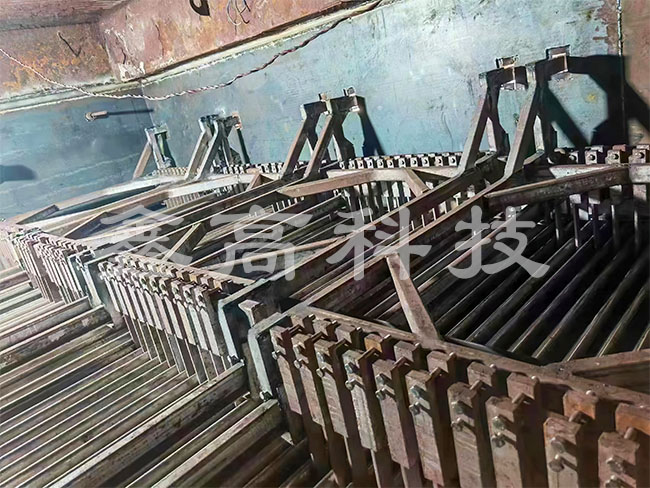

机械除灰耙式清灰器现场炉内安装图

XGK 智能化机械除灰耙式清灰器程序控制器

       耙式清灰器程序控制器是与耙式清灰器配套使用的专用设备，通过控制电机的开和关来控制起和停。它是采用德国西门子公司推出的可编程控制器（PLC）为控制核心，具有工作稳定可靠、抗干扰能力强、适应各种工作环境、安装调试方便等特点。并可通过专用电缆实现与计可靠、抗干扰能力强、适应各种工作环境、安装调试方便等特点。并可通过专用电缆实现与计算机或DCS系统的联接。
特点
       专用于耙式清灰系统电磁阀的控制。
       控制器具有全自动功能，使得清灰器可按内部预先设置自动控制时序自动起停。
       用户可调整自动控制时序。
       控制器还可与DCS系统连接远程控制起停。
技术参数
       外型尺寸：750x60x180(高x宽x厚)毫米
       电源电压：AC  380V
时序
       清灰方式：初设时间为15-90分钟运行启动一次，可根据积灰实际情况调整清灰时间。
